corrispondenza tra i colori dei fili del cavo VGA ed i segnali video

[marco]

Ho un monitor LCD 17'' ACER AL17115 con il cavo VGA direttamente collegato
al monitor da una parte , e senza connettore VGA 15 pin dall'altra perchè è
stato tagliato.
Sono in possesso del pin out del commettore VGA , ma a parte i 3 coax a 75
ohm che portano il segnale, non so identificare la funzione dei rimanenti
fili.
Chiedo quindi a chiunque di voi ne sia a conoscenza, la corrispondenza tra i
colori dei fili che compongono il cavo VGA e il corrispondente segnale
video.
Non so se sullo schema del suddetti LCD siano esplicitati detti colori, se
fosse così mi basterebbe lo schema.
Grazie a chiunque possa aiutarmi.

Marco

[Rens]

Post by marco
Ho un monitor LCD 17'' ACER AL17115 con il cavo VGA direttamente collegato
al monitor da una parte , e senza connettore VGA 15 pin dall'altra perchè è
stato tagliato.
Sono in possesso del pin out del commettore VGA , ma a parte i 3 coax a 75
ohm che portano il segnale, non so identificare la funzione dei rimanenti
fili.
Chiedo quindi a chiunque di voi ne sia a conoscenza, la corrispondenza tra i
colori dei fili che compongono il cavo VGA e il corrispondente segnale
video.
Non so se sullo schema del suddetti LCD siano esplicitati detti colori, se
fosse così mi basterebbe lo schema.
Grazie a chiunque possa aiutarmi.
Marco

Un paio di anni fa, l'ho trovato in INTERNET la corrispondenza tra il
colore dei fili, e i segnali, poi mi si è guastato quell'hard disc, senza
aver fatto il back-up...

[rufus]

Post by Rens

Post by marco
Ho un monitor LCD 17'' ACER AL17115 con il cavo VGA direttamente collegato
al monitor da una parte , e senza connettore VGA 15 pin dall'altra perchè è
stato tagliato.
Sono in possesso del pin out del commettore VGA , ma a parte i 3 coax a 75
ohm che portano il segnale, non so identificare la funzione dei rimanenti
fili.
Chiedo quindi a chiunque di voi ne sia a conoscenza, la corrispondenza tra i
colori dei fili che compongono il cavo VGA e il corrispondente segnale
video.
Non so se sullo schema del suddetti LCD siano esplicitati detti colori,
se
fosse così mi basterebbe lo schema.
Grazie a chiunque possa aiutarmi.
Marco

Un paio di anni fa, l'ho trovato in INTERNET la corrispondenza tra il
colore dei fili, e i segnali, poi mi si è guastato quell'hard disc, senza
aver fatto il back-up...

Non c'è una tabella standard, i vari costruttori fanno ti testa loro
però c'è per il connettore vga


1 Rosso (video)
2 Verde (video)
3 Blu (video)
4 Monitor-ID Bit 2
5 Massa
6 Rosso (massa)
7 Verde (massa)
8 Blu (massa)
9 [chiave][3]
10 Sincronismo (massa)
11 Monitor-ID Bit 1
12 Monitor-ID Bit 0
13 Sincronismo Orizzontale
14 Sincronismo Verticale
15 [Non connesso][4]

[marco]

Lo so ma il problema è individuare i rispettivi segnali senza sapere i
colori dei fili (tranne per i 3 segnali video che vanno su micro coax).
Speravo e spero in qualcuno che magari l'abbia fatto prima di me su di un
Acer o di qualche tecnico di buon cuore Acer che magari ci possa leggere ;-)

Post by rufus

Post by Rens

Post by marco
Ho un monitor LCD 17'' ACER AL17115 con il cavo VGA direttamente collegato
al monitor da una parte , e senza connettore VGA 15 pin dall'altra perchè è
stato tagliato.
Sono in possesso del pin out del commettore VGA , ma a parte i 3 coax a 75
ohm che portano il segnale, non so identificare la funzione dei rimanenti
fili.
Chiedo quindi a chiunque di voi ne sia a conoscenza, la corrispondenza tra i
colori dei fili che compongono il cavo VGA e il corrispondente segnale
video.
Non so se sullo schema del suddetti LCD siano esplicitati detti colori,
se
fosse così mi basterebbe lo schema.
Grazie a chiunque possa aiutarmi.
Marco

Un paio di anni fa, l'ho trovato in INTERNET la corrispondenza tra il
colore dei fili, e i segnali, poi mi si è guastato quell'hard disc, senza
aver fatto il back-up...

Non c'è una tabella standard, i vari costruttori fanno ti testa loro
però c'è per il connettore vga
1 Rosso (video)
2 Verde (video)
3 Blu (video)
4 Monitor-ID Bit 2
5 Massa
6 Rosso (massa)
7 Verde (massa)
8 Blu (massa)
9 [chiave][3]
10 Sincronismo (massa)
11 Monitor-ID Bit 1
12 Monitor-ID Bit 0
13 Sincronismo Orizzontale
14 Sincronismo Verticale
15 [Non connesso][4]

[kfm]

se vuoi ti posso mandare un disegno fatto da me , quando ho dovuto cambiare
il connettore perche piegando il cavo in prossimita del connettore i colori
andavano e venivano, se poi i colori sono standard questo no so dirlo.

[marco]

magari, così confronto
grazie

Post by kfm
se vuoi ti posso mandare un disegno fatto da me , quando ho dovuto cambiare
il connettore perche piegando il cavo in prossimita del connettore i colori
andavano e venivano, se poi i colori sono standard questo no so dirlo.

[Pinotto]

Post by marco
Non so se sullo schema del suddetti LCD siano esplicitati detti colori, se
fosse così mi basterebbe lo schema.
Grazie a chiunque possa aiutarmi.

Non se se ci sia uno standard,
ho un monitor hp con il connettore tagliato per cambiarlo,
oltre ai coassiali schermati ci sono questi:

nero 5
verde 15
arancio 12
giallo 9
bianco 14
marrone 13

[marco]

ma è CRT o LCD?
perchè ho visto che in confronto al primo l'LCD ha un filo in più...

Post by Pinotto

Post by marco
Non so se sullo schema del suddetti LCD siano esplicitati detti colori,
se
fosse così mi basterebbe lo schema.
Grazie a chiunque possa aiutarmi.

Non se se ci sia uno standard,
ho un monitor hp con il connettore tagliato per cambiarlo,
nero 5
verde 15
arancio 12
giallo 9
bianco 14
marrone 13

[Pinotto]

Post by marco
ma è CRT o LCD?
perchè ho visto che in confronto al primo l'LCD ha un filo in più...

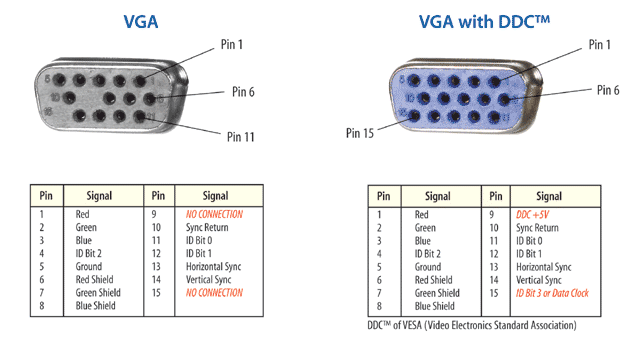

è un crt, ma il vga sarà quello,
c'è vga con e senza DDC, qui sono due pin in più
Loading Image...

Post by marco

Post by Pinotto
nero 5
verde 15
arancio 12
giallo 9
bianco 14
marrone 13
