HANNSPREE LCD TV G1074

[Win M. Enziño.]

Ciao a tutti,
mio suocero mi ha dato il suddetto in riparazione vedi foto che segue,

Loading Image...
data indica che ha 10 anni circa,

inserendo la spina entra in Stand-by normalmente scritta HANNSPREE
illuminata e LED rosso come in foto,

1) Loading Image...

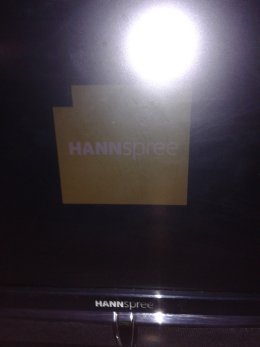

all'accensione esce scritta HANNSPREE per un secondo,

2) Loading Image...

poi buio con LED verde,

3) Loading Image...

Spento dal tastino sul TV il LED diventa rosso ma la scritta HANNSPREE
non si illumina ma se tolgo la spina e la rinserisco torno al punto 1

Domanda: sono le lampade CCFL ?

Enzino.

[Dav.P]

Post by Win M. Enziño.
Domanda: sono le lampade CCFL ?

se la retroillum. si spegne e puoi vedere immagini scurissime e sentire allora e' molto probabile, altrimenti
e' il software corrotto (nand flash o flash seriale)

[Win M. Enziño.]

Post by Dav.P

Post by Win M. Enziño.
Domanda: sono le lampade CCFL ?

se la retroillum. si spegne e puoi vedere immagini scurissime e sentire
allora e' molto probabile, altrimenti
e' il software corrotto (nand flash o flash seriale)

Ciao DAV,
grazie per tuo intervento. :D

Premesso che TV abbisogna di DTT esterno, ho inserito antenna esterna
ma non visualizza nulla ne si riesce ad intravedere Menù o altro da
tastiera tipo volume... (no audio).

L'ho aperto e l' Ali. è perfetto (controllato condensatori e trasfo.
inverter).

Suocero mi ha detto che se non si può riparare di buttarlo ma dopo
pulita schienale e interna mi fa specie gettarlo in discarica.... ^^

Se a qualcuno interessa lo cedo volentieri :')

[Dav.P]

Si potrei essere interessato se lo regali, dipende pero' se la spedizione non mi costi piu del valore del tv,
visto che da qualche tempo non so perche' le spediz. sono raddoppiate..(?)
Te lo so dire dopo..

[Dav.P]

Putroppo non si trova una straceppa di manuale di nessun tipo, nemmeno le caratteristiche,
certo che internet e' un po' una monnezza ultimamente, prima trovavo caratteristiche di ogni apparecchio
in pochi passaggi ora e' una pena, comunque sembra una mmer*a col basilico..

[Allen]

Post by Dav.P
Putroppo non si trova una straceppa di manuale di nessun tipo, nemmeno le caratteristiche,

Cerca HSG1074 o SIS2528US-A-HS

[Bender Piegatore Rodriguez]

Post by Allen
Cerca HSG1074 o SIS2528US-A-HS

Oppure ST251MAB

[Allen]

Post by Bender Piegatore Rodriguez

Post by Allen
Cerca HSG1074 o SIS2528US-A-HS

Oppure ST251MAB

Oppure una di queste :-P

https://is.gd/zByaUJ

[Dav.P]

Post by Allen
Cerca HSG1074 o SIS2528US-A-HS

penso che stai solo rompendo il Ca...

[Allen]

Post by Dav.P

Post by Allen
Cerca HSG1074 o SIS2528US-A-HS

penso che stai solo rompendo il Ca...

Su, scrivilo interamente. O sei uno di quelli con la scopa in culo.

[Dav.P]

Post by Allen
Su, scrivilo interamente.

perche' dovrei?

Post by Allen
O sei uno di quelli con la scopa in culo.

non so di cosa parli

[Win M. Enziño.]

Post by Dav.P
Putroppo non si trova una straceppa di manuale di nessun tipo, nemmeno le caratteristiche,
certo che internet e' un po' una monnezza ultimamente, prima trovavo
caratteristiche di ogni apparecchio
in pochi passaggi ora e' una pena, comunque sembra una mmer*a col basilico..

...vorrei fare un ultimo tentativo.

C'è integrato di protezione tale OZ9933 se mi dici come bypassarlo
vorrei provare a forzare accensione delle lampade e vedere se 1 dei 2
inverter scalda molto :))

[Dav.P]

Post by Win M. Enziño.
...vorrei fare un ultimo tentativo.

non trovo il datasheet

[alfio]

Post by Dav.P
non trovo il datasheet

dovrebbe essere uguale a questo:
<https://www.promelec.ru/datasheet/2/c/TA9687GN.pdf>

[Dav.P]

se scrivi dovrebbe non ci guardo neanche...

[alfio]

Post by Dav.P
se scrivi dovrebbe non ci guardo neanche...

dovrebbe, perche' l'ho trovato scritto su un forum cercando con google, io
personalmente non conosco ne l'uno ne l'altro, vedo solo che hanno la stessa
piedinatura.

[Win M. Enziño.]

Post by alfio

Post by Dav.P
non trovo il datasheet

<https://www.promelec.ru/datasheet/2/c/TA9687GN.pdf>

Si uguale a questo è il complementare :)) GRANDE !!

io l'ho trovato quì:

https://datasheetspdf.com/datasheet/OZ9933GN.html

[Win M. Enziño.]

Post by Win M. Enziño.

Post by alfio

Post by Dav.P
non trovo il datasheet

<https://www.promelec.ru/datasheet/2/c/TA9687GN.pdf>

Si uguale a questo è il complementare :)) GRANDE !!
https://datasheetspdf.com/datasheet/OZ9933GN.html

...se capito bene dovrebbe essere PIN 12 e POWER GROUND (PIN 7) ??

Mi confermate ??

[Dav.P]

Post by Win M. Enziño.
Mi confermate ??

Pin 3 a massa...

[Win M. Enziño.]

Post by Dav.P

Post by Win M. Enziño.
Mi confermate ??

Pin 3 a massa...

Miiii adesso facevo un disastro :( OK

nel pome. riprovo e ti aggiorno

[Win M. Enziño.]

Post by Win M. Enziño.

Post by Dav.P

Post by Win M. Enziño.
Mi confermate ??

Pin 3 a massa...

Miiii adesso facevo un disastro :( OK
nel pome. riprovo e ti aggiorno

...ho fatto bypass ma è scomparsa anche scritta HANNSPREE.

Ho deciso di aprire pannello e c'è una macchia di ruggine in alto a DX
con un liquido resinoso e appiccicaticcio che ha preso l'angolo e il
bordo superiore (lato interno) che puzza di ruggine. L' LCD è passato a
miglior vita :o)

Ho tolto tutta l'elettronica, casse comprese.

Se qualcuno è interessato cedo tutto (GRATIS ovviamente).

[Dav.P]

ma che parte esattamente e' ossidata?

[Win M. Enziño.]

Post by Dav.P
ma che parte esattamente e' ossidata?

Premesso che quando ho deciso di smontare l' LCD le viti della cornice
erano già state tolte tutte, questo mi ha insospettito, poi quando
finalmente ho girato l' LCD mi sono ritrovato questa macchia
nell'angolo che aveva corrotto tutti i flat nella parte alta e
nell'angolo...

[Win M. Enziño.]

Post by Dav.P
ma che parte esattamente e' ossidata?

Premesso che quando ho deciso di smontare l' LCD le viti della cornice erano
già state tolte tutte, questo mi ha insospettito, poi quando finalmente ho
girato l' LCD mi sono ritrovato questa macchia nell'angolo che aveva corrotto
tutti i flat nella parte alta e nell'angolo...

...pardon volevo dire LIQUIDO :)
